近年来，随着电子器件的飞速发展，传统材料的热导率已经无法满足高功率密度芯片的散热需求，为有效清除器件运行产生的热量，保证系统的持续平稳运行，新型高热导率材料的开发和应用成为当下的热点
金刚石是一种极具竞争力的散热材料，热导率高达2000W/ (m· k)，而Si热导率为150W/ (m·k)，Cu的热导率为380W/ (m·k)，这意味着金刚石材料能更有效的传递热量，提高集成电路的运行效率和寿命。除此之外，金刚石相较于半导体材料Si（≈0.3 MV/ cm）、SiC（≈3 MV/ cm）、GaN（≈10 MV/ cm）具更高的击穿电压（10 MV/ cm ），代表着极高的的电绝缘性，利于器件的微型化。

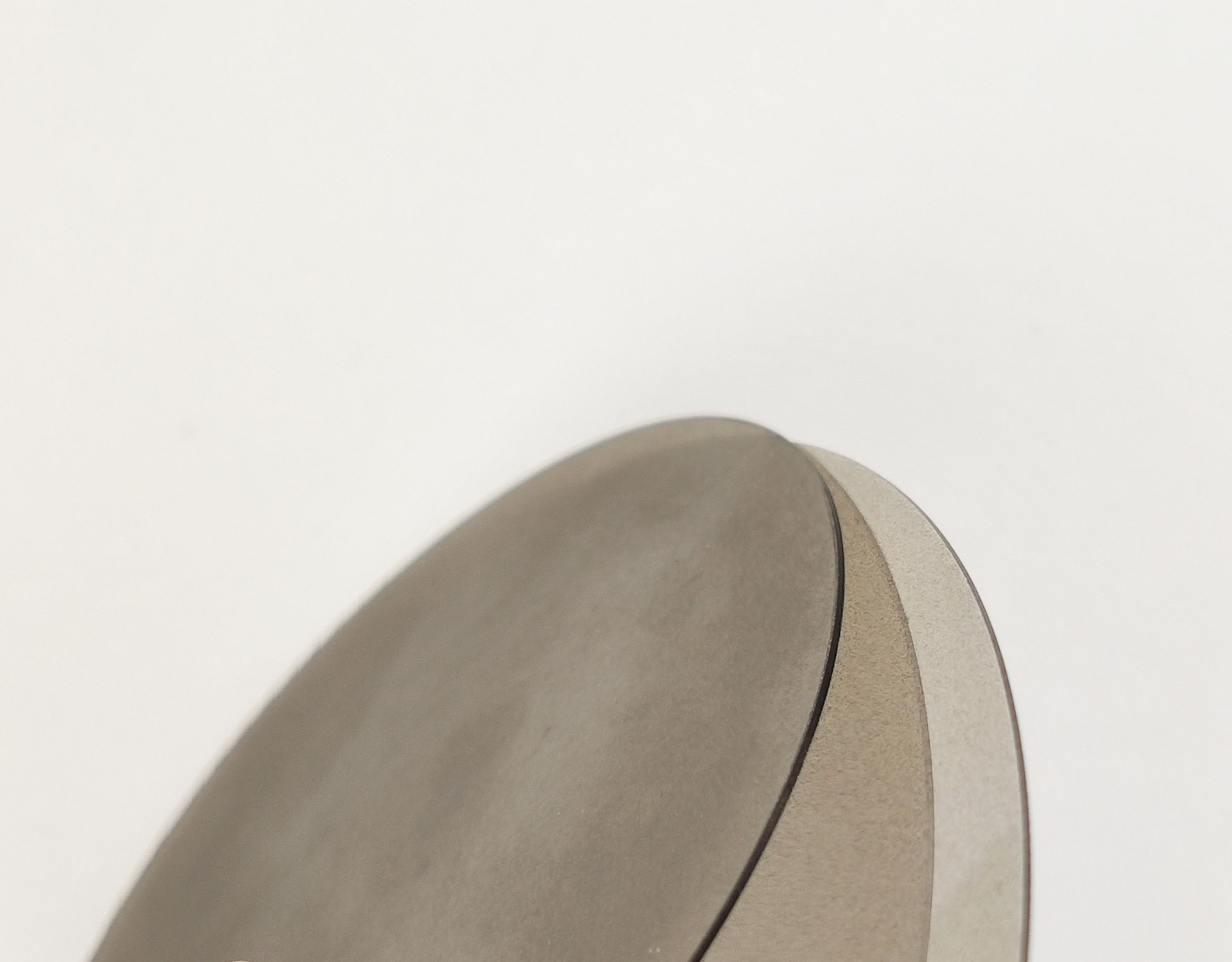

因此，将金刚石片或者膜作为热沉，提高半导体器件的散热能力，已成当下被广泛认可的散热处理方案，基于金刚石高效的散热能力，降低了在高功率运作下产生的热应力，保证材料能够在更高的功率下运行不会过热。但由于金刚石衬底与半导体器件之间因热膨胀造成的晶格失配以及高压大幅度降低了材料的成品率，而想要实现金刚石在半导体领域的大规模应用，首先要解决的是金刚石与半导体连接的问题。
金刚石与半导体的键合直连，可以充分发挥金刚石超高热导率的特性，然而这对于金刚石表面的平整度以及粗糙度有着更高的要求，通常表面粗糙度达到Ra<1 nm。受限于金刚石的合成机理，金刚石表面的粗糙程度往往会增大到几十微米，因此要求必须采用更为精细的加工方式，降低金刚石表面的粗糙程度至纳米级别，提高面型精度达到键合要求。
化合积电是一家专注于宽禁带半导体材料研发、生产和销售的国家高新技术企业，核心产品有多晶金刚石(晶圆级金刚石、金刚石热沉片、金刚石窗口片、金刚石基复合衬底)、单晶金刚石(热学级、光学级、电子级、硼掺杂)和金刚石复合材料等，引领金刚石及新一代材料革新，赋能高端工业化应用，公司产品广泛应用于激光器、GPU/CPU、医疗器械、5G基站、大功率LED、新能源汽车、新能源光伏、航空航天和国防军工等领域。
