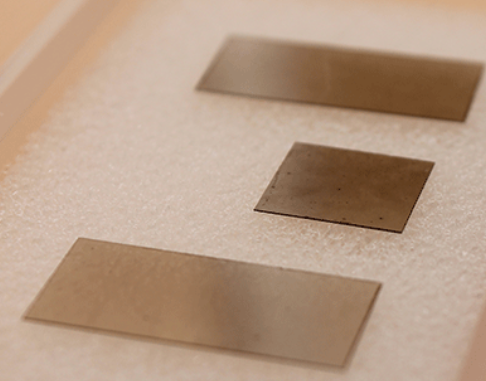

金刚石热沉片：芯片散热的 “终极武器”

在电子技术飞速发展的当下，芯片性能不断飙升，散热却成了 “卡脖子” 难题。当大家还在为传统散热材料的瓶颈发愁时，一种 “超硬核” 的材料 ——金刚石热沉片，正悄然改写电子散热的游戏规则，成为高端芯片散热的 “终极武器”！今天，我们就来深度揭秘这个散热界的 “六边形战士”。

热沉片：芯片散热的 “生命线”

先聊聊热沉片的作用。芯片工作时产生的热量，若不能及时导出，会导致温度飙升，性能下降、寿命缩短甚至直接烧毁。热沉片就像芯片的 “散热管家”，负责快速把热量传递到散热器或环境中，是电子设备稳定运行的关键一环。

传统热沉片常用铜、铝或陶瓷如氧化铝、氮化铝 ，但随着芯片制程不断缩小、功率密度爆炸式增长，这些材料渐渐 “力不从心”：

铜 / 铝：导热能力有限（铜导热系数约 400W/(m・K) ），面对超高热流密度，热量堆积严重；

氮化铝陶瓷：导热系数勉强到 200 - 300W/(m・K) ，且脆性大，集成难度高。

这时候，金刚石热沉片凭借 “逆天” 性能，横空出世！

（一）“地表最强” 导热能力

金刚石的导热系数高达 1300 - 2000W/(m・K)（优质单晶金刚石甚至逼近 2000 ），是铜的 3 - 5 倍！这意味着，同样厚度的热沉片，金刚石能把热量以 “光速” 导出，让芯片始终 “冷静在线”。

为啥这么强？源于金刚石的晶体结构：碳原子通过 sp³ 杂化形成完美四面体结构，声子在其中传播几乎无散射，热量传递像 “畅通无阻的高速路”，反观铜等金属，电子导热占主导，还受杂质、晶格缺陷干扰，效率自然低。

（二）超高热稳定性，极端环境 “稳如泰山”

芯片工作环境复杂，高温、高频冲击是常态。金刚石的熔点超 3500℃，热膨胀系数极低（约 1×10⁻⁶/K ），和硅芯片（约 2.6×10⁻⁶/K ）、氮化镓（约 5.6×10⁻⁶/K ）匹配度极高。

这意味着：

• 高温下不变形、不软化，长期使用性能几乎不衰减；

• 热膨胀差异小，不会因温度变化产生 “热应力” 导致芯片开裂、分层，可靠性直接拉满！

（三）电气绝缘 + 化学稳定，多场景 “通吃”

金刚石是天然的电气绝缘体（电阻率＞10¹⁴Ω・m ），在高功率射频器件、高压功率模块中，既能高效导热，又能避免 “漏电短路” 风险，完美适配氮化镓（GaN）、碳化硅（SiC）等宽禁带半导体器件。

同时，金刚石化学稳定性极强，酸碱不侵、高温下也不与其他物质反应，在恶劣环境（如航空航天、汽车电子 ）中，散热性能依旧 “稳如老狗”。

应用场景：从 “高端刚需” 到 “全面渗透”

（一）射频器件：5G/6G 时代的 “散热救星”

5G 基站的高功率功放模块、卫星通信的射频前端，热流密度动辄几百甚至上千 W/cm²。金刚石热沉片能快速 “镇压” 热量，让器件在高频、高功率下稳定工作，是 5G/6G 商用的关键支撑。

（二）光电领域：激光二极管、LED 的 “冷静伴侣”

高功率激光二极管（如光纤激光器泵浦源 ），热量集中在极小区域，金刚石热沉片能有效降低结温，提升激光输出功率和寿命；高端 LED 照明中，用金刚石热沉，亮度更高、光衰更慢，夜景亮化、汽车大灯都能受益。

（三）功率电子：电动车、光伏的 “效率密码”

电动车的 SiC 功率模块，工作时发热严重，金刚石热沉片能降低模块温度，提升电能转换效率，让续航更长、充电更快；光伏逆变器中，金刚石散热可减少功率损耗，助力 “碳中和” 目标。

（四）前沿科技：量子计算、航空航天的 “隐形翅膀”

量子计算机的超导芯片，对温度控制要求极高（接近绝对零度 ），但工作时仍会产生微弱热量，金刚石热沉能精准导出，维持超导态；航空航天设备在极端温差环境中，金刚石的低热膨胀、高导热，保障电子系统稳定运行。

化合积电专注于金刚石热管理材料解决方案，为广大客户提供全面的金刚石热管理材料，包括金刚石热沉片、金刚石晶圆衬底、金刚石光学窗口、金刚石复合材料等，欢迎进行详洽。
